Bluetooth AUX в магнитолу Sanyo NVA-HD7308NN
« : 20 Марта 2020, 16:55:38 »
Появилась необходимость подключить телефон к автомагнитоле Sanyo NVA-HD7308NN .





у этой магнитолы на передней панели есть AUX вход , но вот не задача , разъем нестандартный, попытка найти нужный переходник к успехам не привела. Колхозить и припаивать всякие висящие шнурки , совсем не было желания. Порывшись в интернете никакого путнего решения не нашел. Мысли стали работать в сторону беспроводного AUX.

Для этого приобрел bluetooth JZ-B5W2

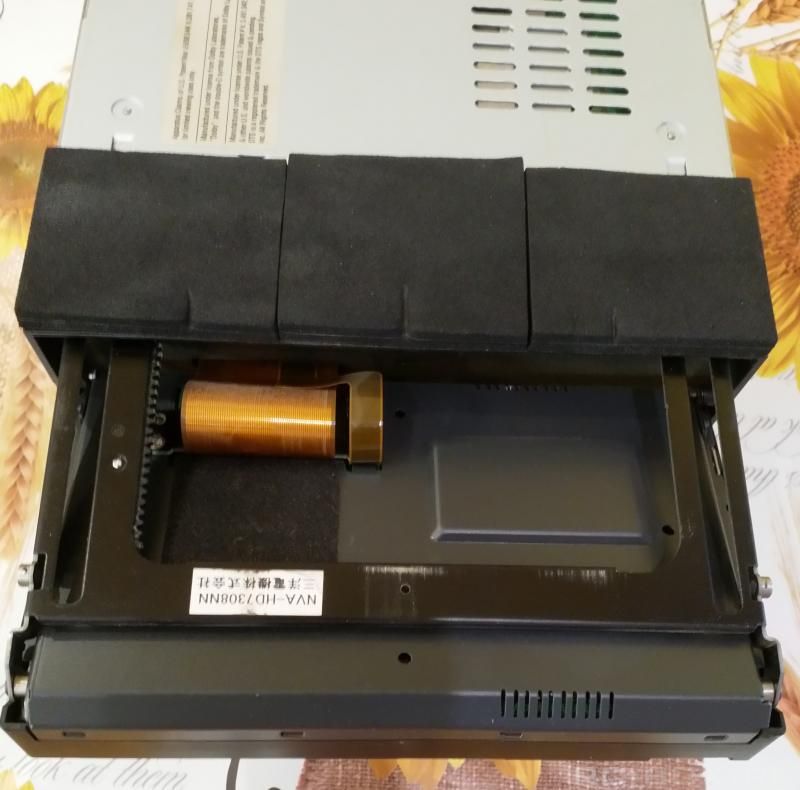

Модуль разместить решил в дисплее, вызвонил вход AUX, возможно кому понадобится , указал куда что припаять.

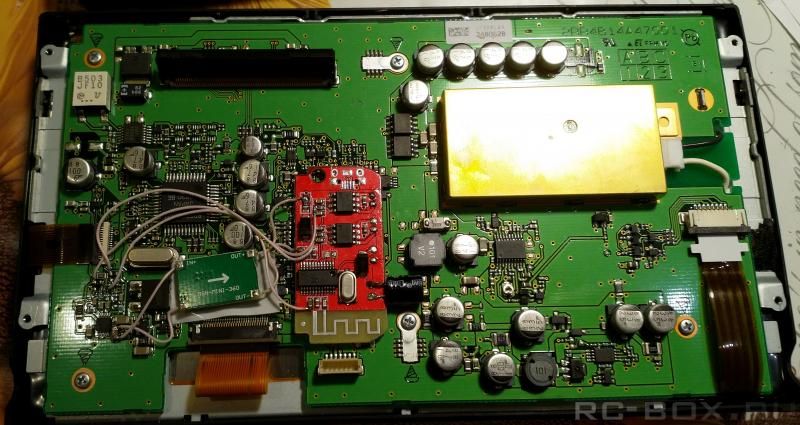

Питание операционника AUX 8 вольт, питание модуля bluetooth 5 вольт, поэтому пришлось поставить ставить стабилизатор, я поставил из того что было под рукой. Чтобы модуль влез в дисплей выпаял с него все разъемы. Вот так получилось:





Результат порадовал  :), работает супер , достаточно выбрать вход AUX и вуаля, прекрасный звук :), без каких либо проводочков и подключений :)
Очень много людей пропадают без вести при переходе от слов к делу....

Оффлайн Makey

  • Старожил
  • ****
  • Сообщений: 458
  • Репутация: 149
    • Ачинск
Re: Bluetooth AUX в магнитолу Sanyo NVA-HD7308NN
« Ответ #1 : 22 Марта 2020, 08:11:10 »
Интересное решение. 8) . И проводочки качественные.  ;D
