Re: SkyWalker FPV
« Ответ #15 : 16 Июля 2016, 14:44:26 »
Заламинировал все, сделал петли  на рули
SkyWalker FPV 1680mm FY-41AP
LRS EXPERT 2G
FUTABA 12Z

Оффлайн PavelR

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 2075
  • Репутация: 137
    • Красноярск
Re: SkyWalker FPV
« Ответ #16 : 16 Июля 2016, 22:12:51 »
Дима цель ламинации, добавить прочность или уменьшить аэродинамическое сопротивление, или еще для чего?
Очень много людей пропадают без вести при переходе от слов к делу....

Оффлайн AAC

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 1987
  • Репутация: 140
    • Красноярск
Re: SkyWalker FPV
« Ответ #17 : 16 Июля 2016, 23:14:18 »
Цели в основном две: значительное увеличение жесткости и защита EPO от травы, веточек, грязи и т.д (все знают как выглядят пенолеты после одного сезона полетов)
На счет уменьшения сопротивления не знаю, мне лично это кажется весьма сомнительным, не те скорости.
SkyWalker FPV 1680mm FY-41AP
LRS EXPERT 2G
FUTABA 12Z

Оффлайн AAC

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 1987
  • Репутация: 140
    • Красноярск
Re: SkyWalker FPV
« Ответ #18 : 23 Июля 2016, 14:58:00 »
Что то давно не писал ничего.

Пришло видео на 1.2



В передатчике ничего особенного, а вот приемник мне всегда было интересно почему такой большой.
Как оказалось потому что внутри телевизор :D



SkyWalker FPV 1680mm FY-41AP
LRS EXPERT 2G
FUTABA 12Z

Оффлайн AAC

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 1987
  • Репутация: 140
    • Красноярск
Re: SkyWalker FPV
« Ответ #19 : 23 Июля 2016, 15:45:30 »
Позанимался ЛРСкой. Она предусматривает два варианта подключения к передатчику: по PPM и по S.BUS.
вешать ее на передатчик не планирую, а провода от передатчика мне не нужны. Поэтому очень удобным оказывается вариант с подключением по S.BUS. Получается ретранслятор на машине а я могу ходить с передатчиком по всему полю :)
Только вот для подключения S.BUS нужен инвертор на транзисторе. Какова причина необходимости я так и не понял. Но сделал. Благо там всего три детальки. Кстати пока гуглил схемки всякие выяснилось что это особенность не только данной ЛРС, многие автопилоты и другие девайсы тоже требуют подключения  через инвертор, а на али куча предложения "S.BUS inverter". Что то мне подсказывает что дело тут не в том чтобы просто инвертировать сигнал, это явно легко сделать программно. Но пока причина для меня остается загадкой. Кто знает, просветите.

Получилась такая вот штуковина.

SkyWalker FPV 1680mm FY-41AP
LRS EXPERT 2G
FUTABA 12Z

Оффлайн AAC

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 1987
  • Репутация: 140
    • Красноярск
Re: SkyWalker FPV
« Ответ #20 : 24 Июля 2016, 21:28:15 »
Сборка по-немногу продвигается.

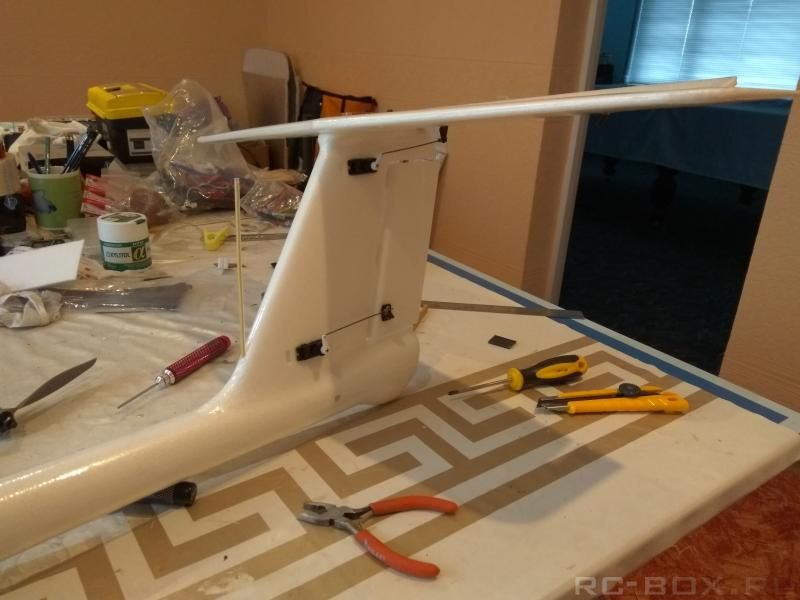

Установил сервы, сделал тяги.

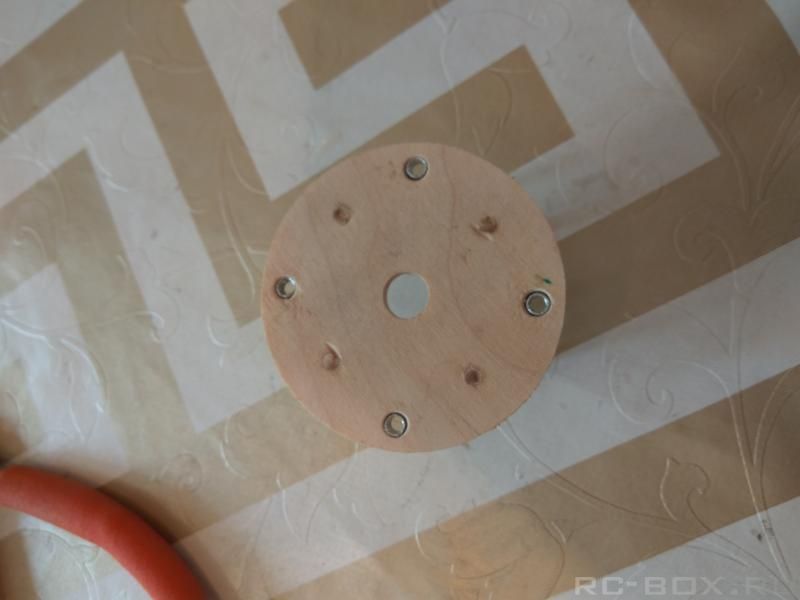

Никита любезно мне выпилил на станочке мотораму :)



Т.к. родная меньше и рассчитана на крепления мотора без крестовины напрямую к мотораме на этапе сборки модели и не предусматривает возможности снятия мотора в процессе эксплуатации.
Просто приклеить фанерку к фюзеляжу мне показалось как то не надежно и я решил усилить крепление четырьмя шипами сделанными из бамбуковых палочек.





В целом результатом доволен, даже без клея держится неплохо :)

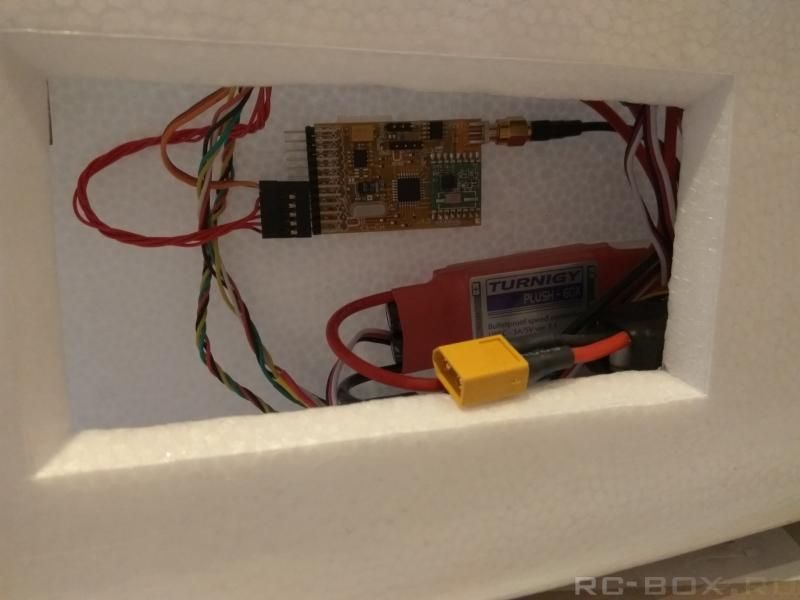

Вырезал в фюзеляже лючок для установки электроники и занялся установкой







Получается примерно так



Вообще конечно хотелось бы расположить видеопередатчик с его "лопухом" на хвостовой балке, т.к. там он больше всего будет защищен. Но в то же время желательно по максимуму разнести приемные и передающие антенны. Поэтому пришлось располагать так.
SkyWalker FPV 1680mm FY-41AP
LRS EXPERT 2G
FUTABA 12Z

Оффлайн PavelR

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 2075
  • Репутация: 137
    • Красноярск
Re: SkyWalker FPV
« Ответ #21 : 24 Июля 2016, 22:04:14 »
Димас, судя по всему у тебя будет самый правильно твикнутыйскаек. Просто сколько я их видел, от бороды и соплей у меня волосы дыбом становились, но тут я надеюсь все будет по фэншую. Тыж инженер  :D.
Очень много людей пропадают без вести при переходе от слов к делу....

Оффлайн AAC

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 1987
  • Репутация: 140
    • Красноярск
Re: SkyWalker FPV
« Ответ #22 : 26 Июля 2016, 23:00:16 »
Прикрутил мотор



Поставил винт и попробовал крутануть, даже на малых оборотах весь самолет задрожжал. Винт оказался полное г. Сточил половину лопасти пока не отбалансировался.

Сейчас стоит 9й винт, но нужен хотя бы 10й, а он не влезет :(



SkyWalker FPV 1680mm FY-41AP
LRS EXPERT 2G
FUTABA 12Z

Оффлайн PavelR

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 2075
  • Репутация: 137
    • Красноярск
Re: SkyWalker FPV
« Ответ #23 : 26 Июля 2016, 23:42:39 »
Какие мысли с винтом, чтоб влез?
Очень много людей пропадают без вести при переходе от слов к делу....

Оффлайн vadiass

  • Новичок
  • *
  • Сообщений: 49
  • Репутация: 7
    • Красноярск
Re: SkyWalker FPV
« Ответ #24 : 26 Июля 2016, 23:46:33 »
Я думаю ставь 9й, трехлопастной и все. я так на бикслере поступил пока не заменил родную мотораму. немного потерял в скорости, но тяга была супер. Думаю тебе как раз это и нужно.

Оффлайн AAC

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 1987
  • Репутация: 140
    • Красноярск
Re: SkyWalker FPV
« Ответ #25 : 26 Июля 2016, 23:51:31 »
Какие мысли с винтом, чтоб влез?

Да фиг знает, думаю если что чикну кончики чуть чуть. Уверен по 3мм с кончиков ничего не изменят. Некоторые извращенцы и 12й ставили.
Суть именно в высокой эффективности у винтов большого диаметра. На счет трехлопастных не в курсе. Как  у них с ней.
SkyWalker FPV 1680mm FY-41AP
LRS EXPERT 2G
FUTABA 12Z

Оффлайн vadiass

  • Новичок
  • *
  • Сообщений: 49
  • Репутация: 7
    • Красноярск
Re: SkyWalker FPV
« Ответ #26 : 27 Июля 2016, 00:00:17 »
Ну почему извращенцов? Смотря какую скорость и тягу ты хочешь получить. Я помню у Димы Важанова был скай. Он кажется на 11м винте летал. Так у него скорость под 100ку была, и полетный вес не хилый.

Оффлайн AAC

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 1987
  • Репутация: 140
    • Красноярск
Re: SkyWalker FPV
« Ответ #27 : 27 Июля 2016, 00:50:06 »
Да скорость не главное. Главное эффективность - минимальный расход на крейсерской скорости.
SkyWalker FPV 1680mm FY-41AP
LRS EXPERT 2G
FUTABA 12Z

Оффлайн AAC

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 1987
  • Репутация: 140
    • Красноярск
Re: SkyWalker FPV
« Ответ #28 : 01 Августа 2016, 21:11:46 »
Повесил лючок на петли и сделал ручку из качалки :) Еще надо сделать чтобы он удерживался в закрытом состоянии. Пока есть два варианта: с помощью велкры и с помощью магнитиков. Больше склоняюсь ко второму варианту.
SkyWalker FPV 1680mm FY-41AP
LRS EXPERT 2G
FUTABA 12Z

Оффлайн AAC

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 1987
  • Репутация: 140
    • Красноярск
Re: SkyWalker FPV
« Ответ #29 : 01 Августа 2016, 21:18:19 »
Прикинул центровку с одним аккумулятором, сильно задняя :( А с двумя пока летать не хочу.
SkyWalker FPV 1680mm FY-41AP
LRS EXPERT 2G
FUTABA 12Z
