Re: Точечная сварка аккумуляторов
« Ответ #60 : 24 Января 2016, 08:30:56 »
Когда то пробовал немного. Но кроме феерверков ничего не получалось. Может из за низкой темпепатуры плавления его. Он разбрызгивается.
SkyWalker FPV 1680mm FY-41AP
LRS EXPERT 2G
FUTABA 12Z

Оффлайн Евгений-ARM

  • Ветеран
  • *****
  • Сообщений: 1217
  • Репутация: 234
    • Красноярск
Re: Точечная сварка аккумуляторов
« Ответ #61 : 24 Января 2016, 12:34:36 »
Ты пробовал на старом варианте с другим принципом агрегата.

Оффлайн AAC

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 2051
  • Репутация: 147
    • Красноярск
Re: Точечная сварка аккумуляторов
« Ответ #62 : 24 Января 2016, 12:37:17 »
Как нибудь проверю
SkyWalker FPV 1680mm FY-41AP
LRS EXPERT 2G
FUTABA 12Z

Оффлайн PavelR

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 2164
  • Репутация: 152
    • Красноярск
Re: Точечная сварка аккумуляторов
« Ответ #63 : 24 Января 2016, 18:10:57 »
Понравилась мне идея заменить банки в аккумуляторе для 14mz, на банки большей емкости. В качестве подопытного выступил старый престарый акб имени Futaba с остаточной емкостью 1100ма. Старые клеммы с банок были аккуратно срезаны и приварены новым сварочником, результат прям мне ооочень понравился, Диме спасибо! Акб с новыми банками на тест  :).

Очень много людей пропадают без вести при переходе от слов к делу....

Оффлайн AAC

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 2051
  • Репутация: 147
    • Красноярск
Re: Точечная сварка аккумуляторов
« Ответ #64 : 24 Января 2016, 20:52:32 »
Диме спасибо!

Приходите еще ;)
SkyWalker FPV 1680mm FY-41AP
LRS EXPERT 2G
FUTABA 12Z

Оффлайн PavelR

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 2164
  • Репутация: 152
    • Красноярск
Re: Точечная сварка аккумуляторов
« Ответ #65 : 25 Января 2016, 22:52:33 »
Затестил новый акб, разряжал до 2,7в на банку, емкость в таком случае составила 3092 мА,что меньше заявленных 3400, но  по мануалу на Ncr18650b разряд указан до 2,5в, возможно в таком случае и получится 3400. В целом результатом доволен, это все равно больше чем штатная емкость нового 2200мА и за небольшие деньги.



Очень много людей пропадают без вести при переходе от слов к делу....

Оффлайн PavelR

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 2164
  • Репутация: 152
    • Красноярск
Re: Точечная сварка аккумуляторов
« Ответ #66 : 27 Апреля 2017, 18:07:17 »
Возникла необходимость по работе варить много АКБ, к Диме не находишся , поэтому решил сделать сварочник. Вариант с конденсаторами хорош, но сунувшись , за гуманный ценник, адекватных конденсаторов не нашел , решил попробовать повторить опыт постройки сварочника на трансформаторе от микроволновки, тем более на просторох интернета , есть хорошая буржуйская статья , с управлением на ардуине.

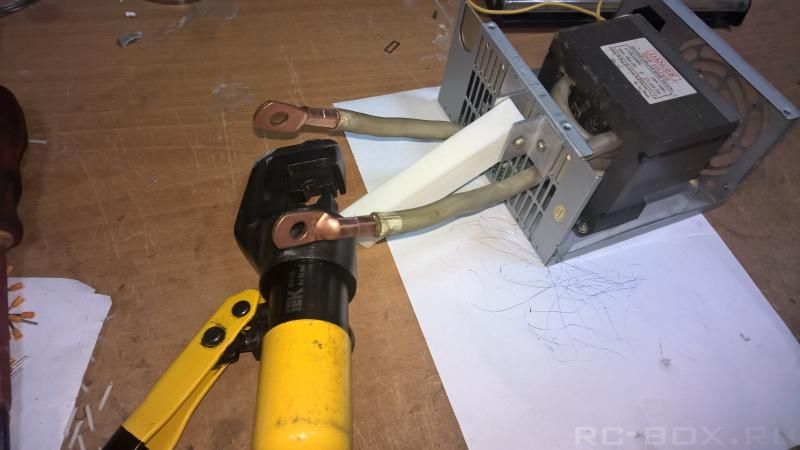

В качестве корпуса выступил корпус от компъютерного БП, провод купил 25М2 в вираже от тепловозов, у них там распродажа на него цена всего 130р за метр, единственный минус , провод окислен аж до черноты, пришлось снимать окислы химическим методом, а именно уксус с солью, а потом это все под обжим. Обжимкой воспользовался у Никиты, очень понравилось гидравлической обжимкой работать, никаких усилий не нужно прикладывать.



В качестве электродов, использовал медные шинки от электрического автомата, с гордой надписью "Сделано в СССР"

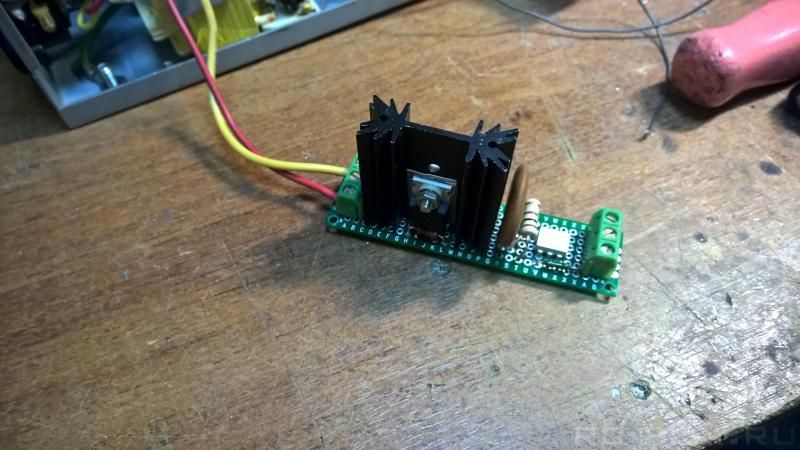

Силовую часть собрал на кусочке макетной платы, на тиристоры на всяк случай поставил радиатор , но по сути это лишнее , сколько я не тестил , тиристоры холодные.

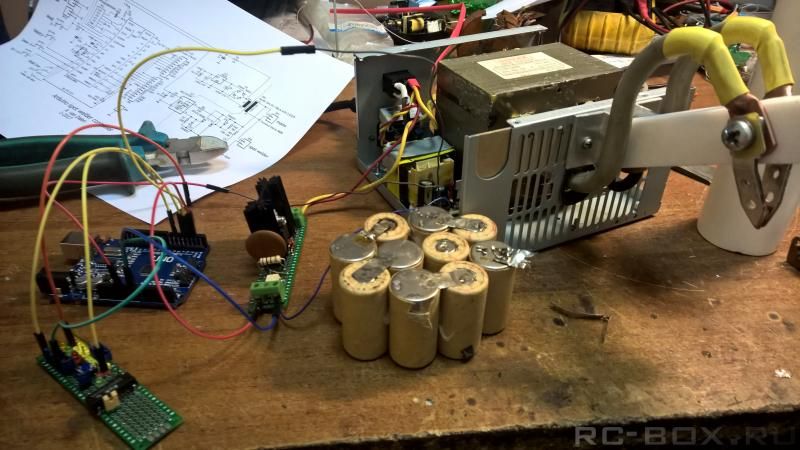

Очень интересное решение синхронизация импульсов с частотой питающей сети , то есть импульсы всегда в одной фазе и всегда  одинаковы, это хорошо.  Ну и решил протестить, собрал все на "соплях"



В качестве подопытного взял старые акб от шуруповерта, потестили немного с разной скважностью импульсов, с разной толщиной шин,  результатом остался доволен, есть смысл облагораживать :), в общем продолжение следует...



Очень много людей пропадают без вести при переходе от слов к делу....

Оффлайн lordworld

  • Модераторы
  • Пользователь
  • *****
  • Сообщений: 91
  • Репутация: 33
    • Красноярск
Re: Точечная сварка аккумуляторов
« Ответ #67 : 28 Апреля 2017, 10:23:05 »
а какая мощность на трансформаторе написана?
и сечение 25?
какое напряжение получилось на вторичке ?

Оффлайн AAC

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 2051
  • Репутация: 147
    • Красноярск
Re: Точечная сварка аккумуляторов
« Ответ #68 : 28 Апреля 2017, 10:36:50 »
Паша, нужно больше подробностей. Все же лучше сделать чтобы электроды прижимались по отдельности.
SkyWalker FPV 1680mm FY-41AP
LRS EXPERT 2G
FUTABA 12Z

Оффлайн PavelR

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 2164
  • Репутация: 152
    • Красноярск
Re: Точечная сварка аккумуляторов
« Ответ #69 : 28 Апреля 2017, 10:56:07 »
Паша, нужно больше подробностей. Все же лучше сделать чтобы электроды прижимались по отдельности.
Насчет подробностей , в статье вроде все разжёвано. Насчет по отдельности прижима электродов соглашусь, есть момент если неравномерно прижимаешь проскакивает искра и сварка не очень выходит , есть мысль сделать один электрод подпружиненным , либо оба подпружинить, но материала нет из чего сделать, буду думать.

а какая мощность на трансформаторе написана?
и сечение 25?
какое напряжение получилось на вторичке ?

Мошность транса 700Вт



Сечение провода 25 , покупал в вираже , http://www.virage24.ru/shop/ps-1000-1-25/



Но косяк этого провода что он сильно окислен, как писал выше  снимал окислы химическим способом в уксусной кислоте с солью, потом гасил остатки кислоты содой.

Количество витков 3 , напряжение 2,5 В.
Очень много людей пропадают без вести при переходе от слов к делу....

Оффлайн lordworld

  • Модераторы
  • Пользователь
  • *****
  • Сообщений: 91
  • Репутация: 33
    • Красноярск
Re: Точечная сварка аккумуляторов
« Ответ #70 : 28 Апреля 2017, 11:02:03 »
почему спрашиваю ............

я в консорциуме с Демьяном замутил такой же проект
только  трансформатор 1500 и сечение 50мм
напряжение 3в
сейчас Демьян точит медяхи   ;-)

Оффлайн PavelR

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 2164
  • Репутация: 152
    • Красноярск
Re: Точечная сварка аккумуляторов
« Ответ #71 : 28 Апреля 2017, 11:36:08 »
почему спрашиваю ............

я в консорциуме с Демьяном замутил такой же проект
только  трансформатор 1500 и сечение 50мм
напряжение 3в
сейчас Демьян точит медяхи   ;-)
О ну круто, давайте фото.
Очень много людей пропадают без вести при переходе от слов к делу....

Оффлайн lordworld

  • Модераторы
  • Пользователь
  • *****
  • Сообщений: 91
  • Репутация: 33
    • Красноярск
Re: Точечная сварка аккумуляторов
« Ответ #72 : 28 Апреля 2017, 11:43:33 »
О ну круто, давайте фото.
провод взяли такой же (пришлось выкупить весь что был 50мм)
с фото пока не сделали
живет у Демьяна в гараже
провели пока что только электрические испытания спалив несколько проволочек медных
изначально с подпружиненными электродами задумали.


Оффлайн Dima_B

  • Новичок
  • *
  • Сообщений: 3
  • Репутация: 0
    • Красноярск
Re: Точечная сварка аккумуляторов
« Ответ #73 : 06 Мая 2017, 22:48:21 »
Ребята, нужно сварить 4s2p из 18650 A123. Аккум для мото делаю. К кому можно обратиться?

Оффлайн AAC

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 2051
  • Репутация: 147
    • Красноярск
Re: Точечная сварка аккумуляторов
« Ответ #74 : 07 Мая 2017, 08:48:39 »
Ко мне можно, тел давал вроде.
