Хоббийный ЧПУ станочек

[Stich]

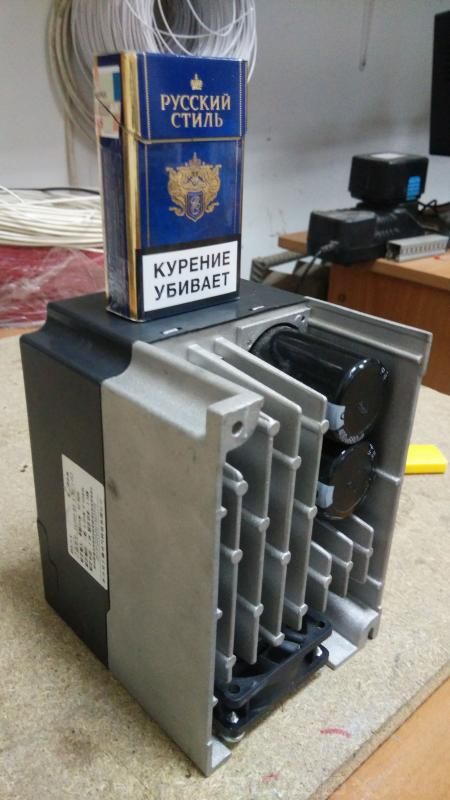

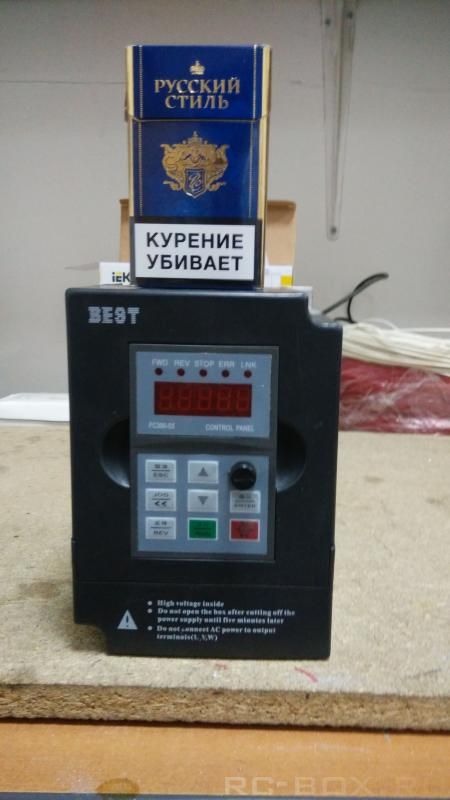

Сегодня забрал частотник, достаточно компактная штука, ожидал что будет крупнее.





Пока не подключал, хочу все доделать нормально, как обычно бывает, сразу не сделал, а потом некогда

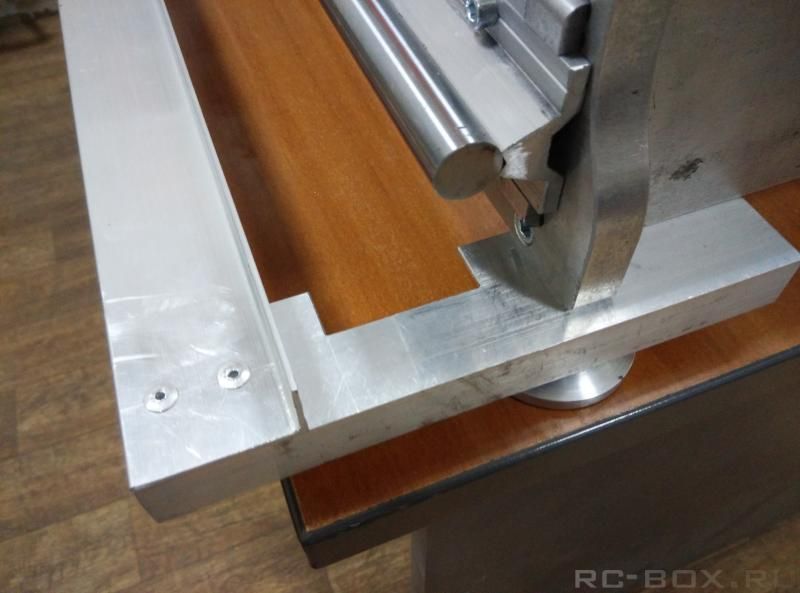

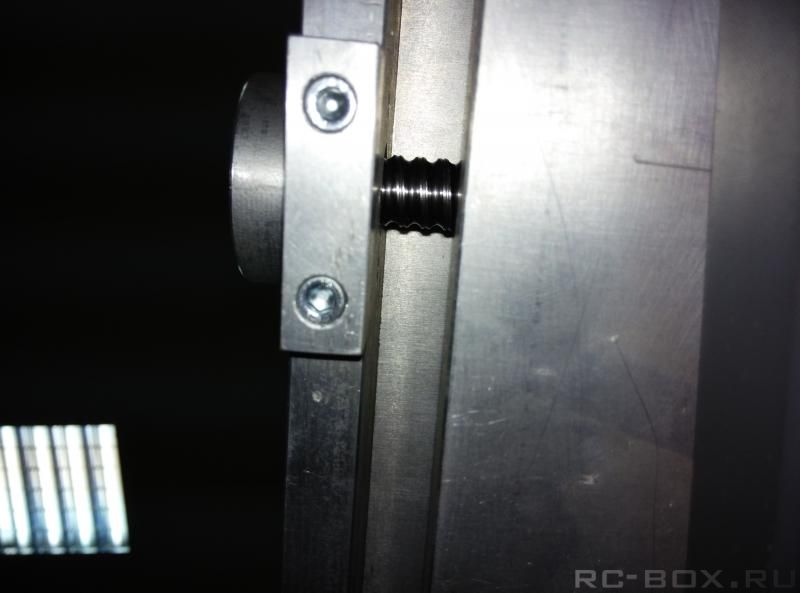

Пока прикидывал компоновку шкафчика решил закрепить оставшийся кабелеукладчик, подогнал портал к краю и был удивлен, вышла промашка

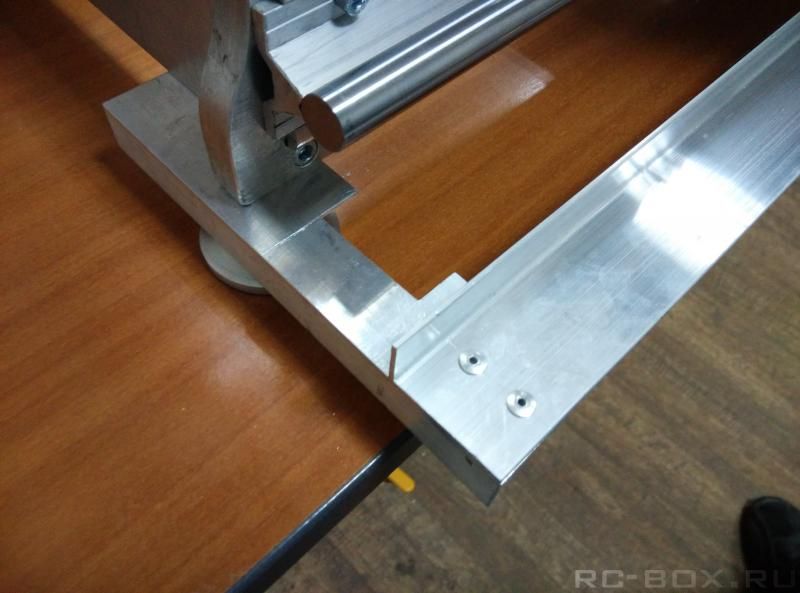

Портал в основании по краям значительно шире, как-то этот момент упустил, пришлось переделывать.





Если переделать в третий раз то получится еще быстрее

Между делом нашлась удачная компоновка оборудования в шкафчике. Плотненько и наверное не совсем будет удобно, но брать шкаф большего размера желания не было, получился бы совсем огромный.


Размер ЩМП-2

Завтра займусь проводами, нужно подключить все в шкафу и сам станок. Еще весит вопрос по трубкам для системы охлаждения, их пока нет.

[AAC]

Еще весит вопрос по трубкам для системы охлаждения, их пока нет.

На сколько они гибкие должны быть? Пневмо-трубки не подойдут?
Кстати, что там заливается вообще и где это охлаждается?

[Olegan]

Ищите силиконовые , само то будет. В аптеках бывают. Как жгут используют

[Stich]

Начнем с юмора

Cnc

На сколько они гибкие должны быть? Пневмо-трубки не подойдут?
Кстати, что там заливается вообще и где это охлаждается?

Ну гибкие в меру. Жидкость обычно вода + 10% тасола чтобы не кисла. По конструктиву обычная емкость, радиаторы не нужны.

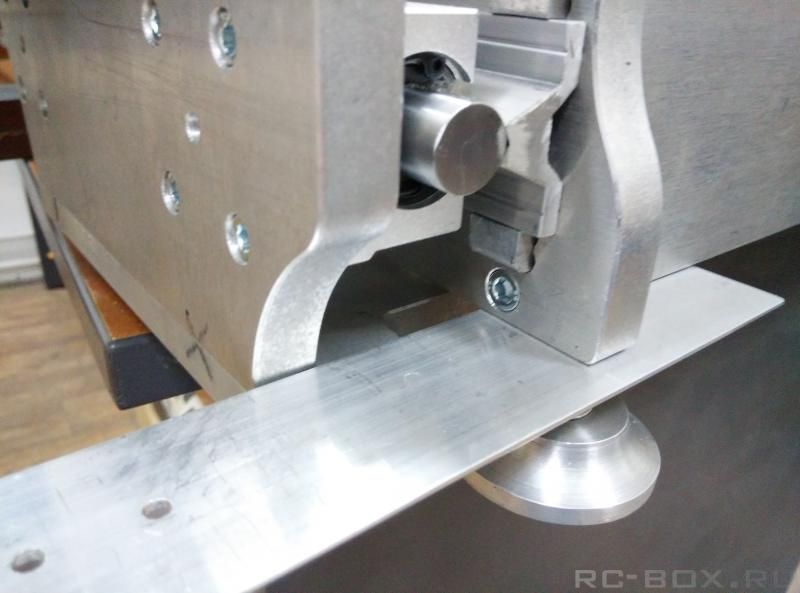

Вчера день был плотный, сегодня сонный как муха, подогнал кабелеукладчик в размер и прокинул провода.







На шпиндель, ПВС 3х0.75, ШД КММ 4х0.35, концевики КММ 2х0.35
Завтра планирую все спаять и добить шкафчик

[PavelR]

  Никита 5баллов за видос . Глаз радуется, кмм 4х035 на шд не мало будет? Длина проводов приличная.

[Stich]

  Никита 5баллов за видос .

Глаз радуется, кмм 4х035 на шд не мало будет? Длина проводов приличная.

Попробую узнаем

[Olegan]

Когда уже пробный пуск
Трубки заказывай со стенкой 2.5 мм что бы не переламывались. Пробежался по яндексу ,то что надо придется по ходу заказывать из Москвы.
Фрезками еще не разжился?
И на кой там концевик? Если програмно не остановится?
Если откалибровать , задать крайние точки рабочего поля, как он за них уехать сможет?
Или я чево то не доганяю

[Leon]

И на кой там концевик? Если програмно не остановится?
Если откалибровать , задать крайние точки рабочего поля, как он за них уехать сможет?
Или я чево то не доганяю

Глюки разные бывают... У меня концевики только в нуле стоят. Ноль выставляется одной кнопкой. Есть еще понятие "ноль станка" и "ноль заготовки", естественно они совпадают редко...

[Olegan]

Ага, береженого  бог бережет понятно. Почемута про глюки не подумал.
Думал что есть пределы по осям и дальше стоп ход програмно.  Значит можно спалить шаговик или гайку потянуть?

[Stich]

Когда уже пробный пуск

А кто его знает, на выходные семейные дела, а по вечерам времени не особо, да и не всегда есть

Трубки заказывай со стенкой 2.5 мм что бы не переламывались. Пробежался по яндексу ,то что надо придется по ходу заказывать из Москвы.

Трубки уже купил со стенкой 1мм, мягкие, посмотрим сколько проживут.

Фрезками еще не разжился?

Фрезы нужны заказывать, на первое время для опытов есть

И на кой там концевик? Если програмно не остановится?
Если откалибровать , задать крайние точки рабочего поля, как он за них уехать сможет?
Или я чево то не доганяю

Чтобы шустро в случае чего выставить 0, размеры поля задаются программно, с этим всем еще предстоит разобраться.

Значит можно спалить шаговик или гайку потянуть?

Не думаю, на драйверах можно задать ограничение по току.

Сегодня было совсем немного свободного времени: протянул трубки, запаялся на ШД, и чуть чуть позанимался шкафчиком
Планируешь одно, а получается другое

[PavelR]

Сегодня было совсем немного свободного времени: протянул трубки, запаялся на ШД, и чуть чуть позанимался шкафчиком
Планируешь одно, а получается другое

Никита , это же хобби , в свое удовольствие .

[Stich]

Никита , это же хобби , в свое удовольствие .

А руки уже чешутся чего-нибудь пильнуть

[Leon]

Не думаю, на драйверах можно задать ограничение по току.

Не забудьте главную кнопку.

[Olegan]

Не забудьте главную кнопку.

Аварийный STOP!

[Stich]

Не забудьте главную кнопку.

Аварийный STOP!

Esc на клавиатуре
Обкатаю все, ночью ее нажимать будет некому
